本文結合作者從事地磅計量系統開發的經驗,對地磅自動控制信號應該如何實現集中管控簡要的闡述了個人的設計理念 及實現方式。最后,作者結合開始提及的現有地磅自動計量系統中存在的各種問題及實現地磅自動控制信號的集中管控后的實際實 施效果簡要的總結了一些體會。
1.引言
隨著企業管理水平的不斷提升及作業標準化進程的 深人推進，目前眾多企業都陸續實現了地磅的自動計 量。然而，為了實現地磅的自動計量，往往需要借助許多 輔助設備，例如紅外(光柵）、射頻車號識別、視頻、IC卡、語 音對講、道閘、大屏、紅綠燈、打印機等，這些輔助設備需要 與稱重儀表相配合才能完成車輛自動計量并防止各類作 弊情況的發生。在實際應用中，許多自動計量系統是由前 期的人工計量系統改造而來，各種地磅的信號控制依然 采用單獨控制方式，造成控制軟件對諸多控制方式類似的 信號需要重復編寫，并且一旦新增、移除或移動某一個信 號需要大幅度調整其它信號的控制方式，產生大量的流程 變更成本。因此，汽車衡自動控制信號的集中管控就顯得 尤為重要，在這種管控方式下，各類自動控制信號獨立控 制、相互配合，不僅能夠?qū)崿F(xiàn)汽車衡的自動計量，而且將各 類控制信號獨立于業務流程之外，實現了信號控制與業務 流程的高內聚、低耦合。
2.設計思路

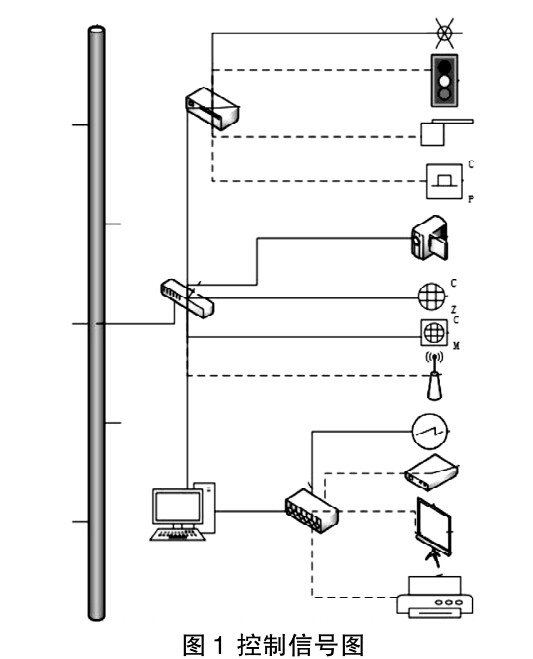

為了解決上述問題，地磅各類自動控制信號在獨立 控制的前提下要緊密協作，從設備層面上規避各類異常情 況的發生，同時為了實現與業務流程的協同配合，支撐計量 業務的順利開展，集控端還需要向業務系統提供各類關鍵 數據及接口。其中主要涉及的各類控制信號如下圖1所示。
結合各類考慮，可對地磅自動控制信號的集中管控 平臺進行如下設計：
（1）將地磅計量業務流程相關的關鍵點，劃分為如下 狀態：空磅、正在上磅、全部上磅、車輛停穩、待確認、等待 保存、車輛下磅；
（2）將地磅及輔助設備進行集中顯示并封裝，在自動 計量過程中通過調用展示，提高復用率；所述的輔助設備， 包括：紅外光柵、射頻車號識別、視頻、I C卡、語音對講、道 閘、大屏、紅綠燈、打印機；
(3 )所述各地磅計量業務流程的關鍵點判定，通過各 輔助設備判定，脫離汽車衡的計量業務流程，降低耦合度。
3.流程簡述
依據上述設計思想，并集合多年的系統開發經驗，為 了最大限度的支撐并簡化上層業務流程的控制，可將整個 計量流程進行如下劃分：
(1 )當稱重儀表數據小于設定值時，判定為空磅狀態， 同時控制紅綠燈信號進行通行提示。當狀態由其它狀態轉 變?yōu)榇藨B(tài)時觸發相應事件并預留手動觸發功能。
(2)當稱重儀表數據大于設定值且磅前紅外(光柵)發生 遮擋時進人上磅狀態，同時啟動車號識別等相關設備并改 變紅綠燈提示。當狀態由其它狀態轉變?yōu)榇藨B(tài)時觸發相應 事件并預留手動觸發功能。
(3 )當稱重儀表數據大于設定值且磅前、磅后紅外（光 柵）都未遮擋時進人完全上磅狀態，同時啟動穩定驗證流 程。當狀態由其它狀態轉變?yōu)榇藨B(tài)時觸發相應事件并預留 手動觸發功能。
(4 )當車輛完全上磅后若稱重數據在設定范圍內保持 對應的時間則判定進人車輛停穩狀態，同時啟動語音及大 屏提示功能，提示相應的設置信息，同時啟動I C卡功能等待有效信號。當狀態由其它狀態轉變?yōu)榇藨B(tài)時觸發相應事 件并預留手動觸發功能。同時，在后續的流程中若重量發 生超出設定范圍的變化將后退至此狀態。
(5 )當流程設置需要用戶對某些數據進行確認時進人 待確認狀態，將相關信息在大屏上進行顯示并開啟確認開 關信號的監聽。當狀態由其它狀態轉變?yōu)榇藨B(tài)時觸發相應 事件并預留手動觸發功能。
（6）當確認開關信號監聽成功后觸發進人待保存狀態。 當狀態由其它狀態轉變?yōu)榇藨B(tài)時觸發相應事件并預留手 動觸發功能。
（7）當業務流程完成后，根據業務執行情況設置保存成 功狀態，當接受到成功信號后，自動切人下稱狀態，并執行 以下操作：打開打印機打印相關內容；打開IC卡寫人相關 信息；開啟語音及大屏提示；打開道閘進行車輛放行，車輛下稱后自動落桿。
4.應用效果
通過地磅自動控制信號的集中管控，硬件控制與業 務流程控制相互獨立，模塊間通過數據轉發及事件觸發形 成協同控制。信號集控端更注重各類信號的控制，通過各 類參數設置，基本可以適應各類地磅，復用率大大提升。 業務流程端更加關注業務流程管控，與各類硬件設備脫 離，大大縮短了系統開發時間。
5.結語
計量自動化水平的提升必然帶來后期維護成本的提高及 實施難度的提升，地磅自動控制信號的集中管控僅僅是在 降低維護成本簡化實施難度方面的一個嘗試，各個企業可能 采取的措施不同，希望能夠為大家拓展思路提供一些借鑒。
|
|
